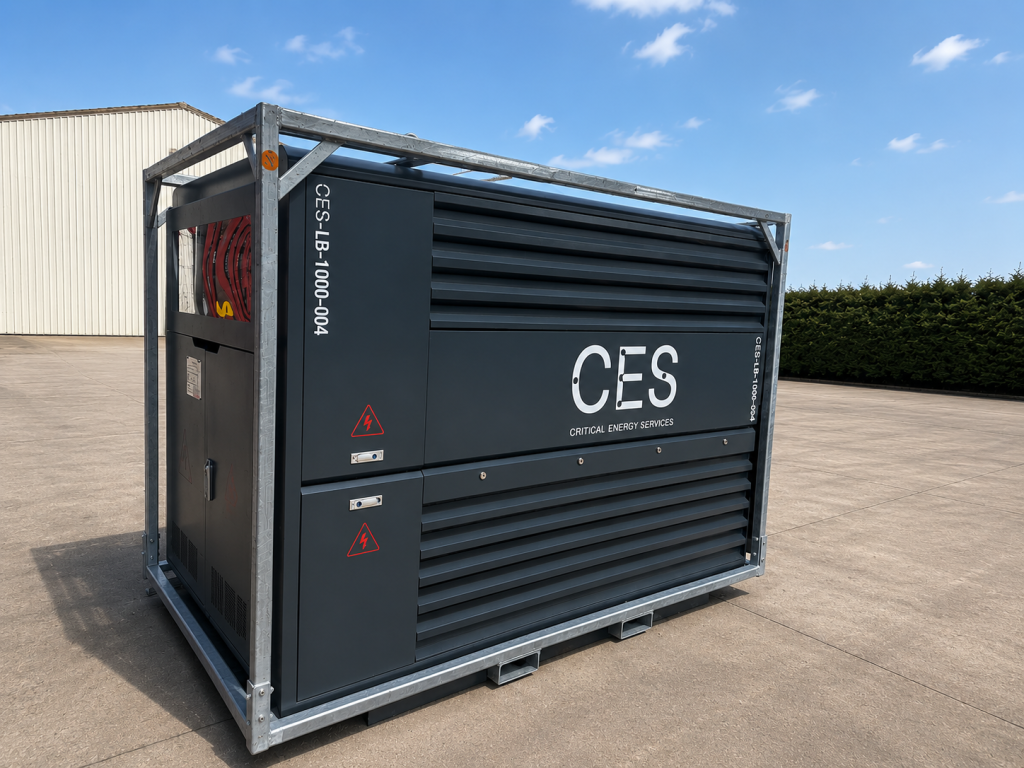

Le BRC1000 est un banc de charge résistif extérieur robuste conçu pour les tests de mise en service et de maintenance des installations à alimentation critique.
Conçu pour les grands groupes électrogènes de secours, les data centers, les centrales et toutes les installations critiques, il est monté dans un cadre crash frame dédié pour une protection maximale lors du transport et de la manutention sur site. Sa plage de réglage étendue (pas de 1 kW), son contrôle intelligent à base d’automate Siemens, son enveloppe weatherproof IP54 et son refroidissement à air forcé en continu en font le choix de référence pour les tests à pleine capacité.
Précision classe 0,5 : mesure en temps réel tension, courant, puissance, FP et fréquence
Contrôle Siemens PLC : pilotage local et à distance via RS-485/USB
Pas de charge 1 kW : réglage de 1 à 1 000 kW par incréments de 1 kW
Protection IP54 : enveloppe weatherproof pour utilisation extérieure toutes conditions
Crash frame intégré : protection totale lors du transport et des manutentions sur site
BMS Power rent

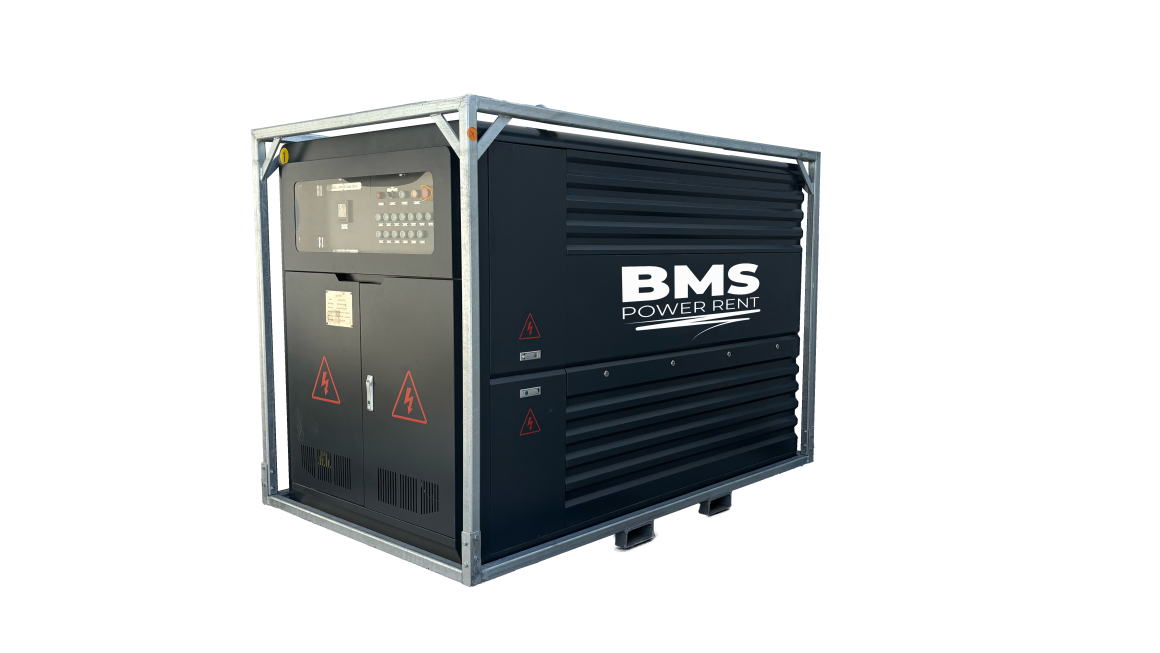

Banc de charge résistif de location BRC1000
Idéal pour le commissioning et les tests de maintenance des générateurs de grande puissance, data centers et sites critiques.
Caractéristiques techniques
| Puissance nominale | 1000 kW |
|---|---|
| Tension nominale | 400 V AC, 3-phases 4 fils |
| Fréquence | 50/60 Hz |
| Facteur de puissance | 1,0 (purement résistif) |
| Pas de charge | 1 / 2 / 2 / 5 / 10 / 10 / 20 / 50 / 100 / 200 kW x4 Réglable de 1 à 1 000 kW par incrément de 1 kW |
| Tolérance de charge (par pas) | <+5% |
| Tolérance de charge (globale) | <+3% |
| Précision d’affichage | Classe 0,5 |
| Alimentation de contrôle | 380/415 V AC, 3-phases 4 fils / 50/60 Hz |
| Refroidissement | Air forcé - entrée horizontale & sortie verticale |
| Cycle de service | Continu |
| Classe d’isolation | F |
| Protection IP | IP54 |
| Enveloppe | Extérieure weatherproof |
| Cadre | Crash frame dédié transport & protection sur site |
| Connexion puissance | Jeu de barres cuivre étoile (Y) option Powerlock 400A/660V |
| Communication | RS-485 / RS-232 / USB (adaptateur inclus) |
| Connexion de contrôle | Barre de connecteurs d’entrée de contrôle |
| Manutention | Anneaux de levage en partie supérieure + poches pour chariot élévateur |
Poids et dimensions
| Longueur | (L) mm | 1800 |
|---|---|---|
| Largeur | (l) mm | 1300 |
| Hauteur | (H) mm | 1930 |
| Poids | Kg | 1300 |
Environnement d’utilisation
| Installation | Extérieur |
|---|---|
| Température ambiante | -20°C à +50°C |
| Humidité relative | ≤ 95% (sans condensation) |
| Altitude maximale | ≤ 2 500 m |
| Pression atmosphérique | 86–106 kPa |
Fonctions et caractéristiques de contrôle
| Charge réglable de 1 kW à 1 000 kW en incréments de 1 kW | Courbes en temps réel : tension, courant, puissance, FP, fréquence, export JPG / Excel |
|---|---|
| Mesure en temps réel : tension triphasée, courant, puissance active/réactive/apparente, facteur de puissance, fréquence et durée de fonctionnement | Indicateurs logiciels d’état avec affichage des raisons de défaut |
| Panneau de commande local avec boutons de charge/décharge multi-pas (pas minimum 1 kW) | Stockage des données par intervalles de 2 s, consultation et réimpression à tout moment |
| Pilotage à distance par PC via RS-485 ou USB pour des séquences de test entièrement automatisées | Bouton d’arrêt d’urgence pour décharge totale immédiate |
| Verrouillage du mode de contrôle, empêche toute opération locale et à distance simultanée | Verrouillage ventilateur, empêche le chargement sans débit d’air confirmé |
| Chargement/déchargement en une touche pour une réponse rapide sur le terrain | Auto-conversion de séquence de phase, les ventilateurs fonctionnent correctement même avec un câblage de commande inversé |
| Afficheur LED multifonction 3 lignes | Crash frame cadre structural lourd entoure l’enveloppe pour une protection complète lors du transport et des chocs sur site |
| Programmation manuelle ou automatique : 0→25→50→75→100→110% ou pas personnalisés | Option Powerlock connecteurs 400A/660V pour connexion haute intensité sans outils, en complément de l’entrée jeu de barres cuivre standard |
| Tests multi-bancs en parallèle : affichage des paramètres par unité et combinés |
Composants clés
| Contacteurs | Schneider Electric |
|---|---|
| Fusibles | Miro |
| Contrôleur PLC | Siemens |
| Éléments résistifs | Alliage propriétaire CES Europe NiCr6023 |
| Logiciel de contrôle | CES TestManager (Windows) |
Fournitures standard
| Unité banc de charge BRC 1000kW | Quantité |
|---|---|
| Câble RS-485, 10 m | 1 |
| Adaptateur RS-232 / RS-485 / USB/strong> | 1 |
| Manuel produit | 1 |
| Déclaration CE & rapport de test | 1 |
| Carte de garantie (12 mois) | 1 |
| Liste de colisage | 1 |
| Logiciel CES TestManager | 1 |
Technologie des résistances – Alliage NiCr6023 CES Europe
Le module résistif à charge sèche est le coeur thermique du banc de charge. CES Europe utilise des éléments en alliage nickel-chrome NiCr6023 propriétaires avec un contrôle qualité strict sur le coefficient de température et les performances de dissipation thermique :
• Température de fonctionnement : Jusqu’à 1 300°C maximum ; température de fonctionnement limitée à 1/3 du seuil de conception, service continu longue durée garanti.
• Dérive thermique : ≤ ±2% entre 300°C et 400°C, livraison de puissance stable en conditions froides et chaudes.
• Erreur de charge : ≤ ±3% à températures minimale et maximale.
• Température de sortie d’air : ≤ 80°C à 1 m de la sortie à pleine charge nominale.
• Ailettes de refroidissement : Acier inoxydable SS304 ≤ 300°C (max. 320°C), résistantes aux acides, brouillard salin, imperméables et anticorrosion pour une utilisation extérieure tous temps.
Service après-vente & conformité
| Garantie | 12 mois à compter de la livraison |
|---|---|
| Support sur site | Disponible sur demande (frais de déplacement à la charge du client) |
| Marquage CE | Conforme aux directives européennes applicables |
| RoHS | Conforme |
